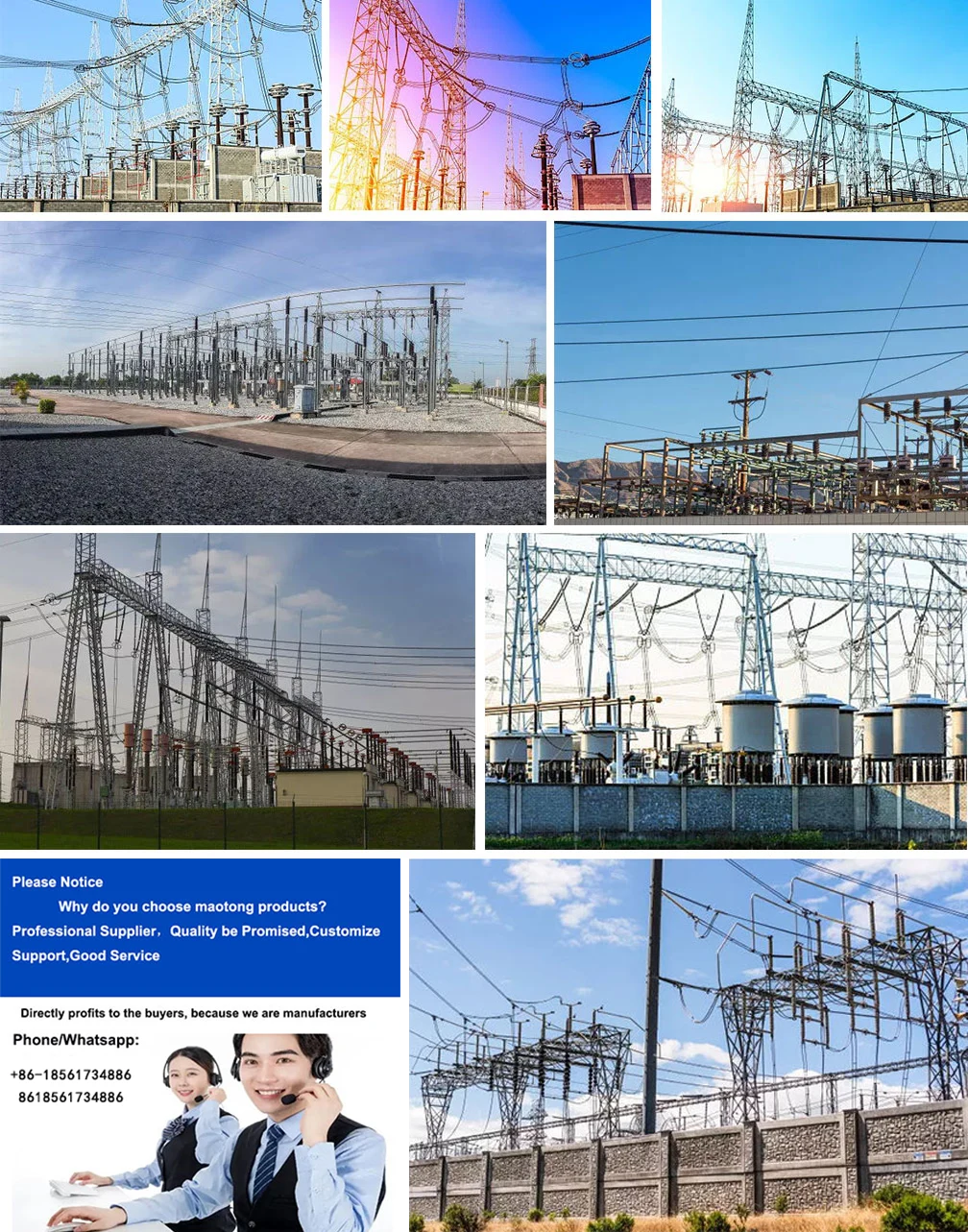

Trafo Elektrik İletim Merkezi Yapısı 220kv

Yüksek kaliteli Trafo Elektrik İletim Trafo Merkezi Yapısı 220kv, Çinli üreticiler Mao Tong tarafından sunulmaktadır. Doğrudan düşük fiyatla yüksek kalitede Trafo Elektrik İletim Trafo Merkezi Yapısı 220kv satın alın. Maotong® profesyonel iletim elektrik trafo merkezi, Trafo merkezlerinin sınıflandırılması ve özellikleri kısaca açıklanmaktadır. Elektrik şebekeleri söz konusu olduğunda trafo merkezleri olmadan yapamazsınız. Trafo merkezi, bir güç ağındaki hatların kavşağında voltajları değiştirmek, güç alışverişi yapmak ve elektrik enerjisini toplamak ve dağıtmak için kullanılan bir tesistir.


Trafo merkezinin düzenine göre bölünürse, trafo merkezi genel olarak açık hava trafo merkezine, iç trafo merkezine ve yer altı trafo merkezine ayrılabilir. Kapalı trafo merkezleri, ana transformatörlerin ve ana yüksek gerilim elektrik ekipmanlarının düzenine göre tamamı kapalı trafo merkezlerine ve yarı kapalı trafo merkezlerine bölünmüştür. Dış mekan trafo merkezi, ana trafo ve ana yüksek gerilim elektrik ekipmanı açık havada düzenlenmiştir.

Bu düzenleme geniş bir alanı kaplar ve elektrikli cihazlar ve binalar, işletme, bakım ve revizyon için uygun olan elektrik güvenlik mesafesi, yangın mesafesi vb. gibi çeşitli mesafe türlerinin gereksinimlerini tam olarak karşılayabilir. Banliyö veya kırsal alanlarda inşaat için uygundur.

Tüm kapalı trafo merkezi, ana trafo ve tüm yüksek ve alçak gerilim elektrik ekipmanları kapalı alanda düzenlenmiştir. Bu tip trafo merkezi toplam taban alanını azaltır ancak binanın iç düzeni için daha yüksek gereksinimlere sahiptir. Çevredeki peyzajın ihtiyaçlarını karşılaması kolay olan kompakt, büyük yükseklik farkı ve farklı kat yüksekliği özelliklerine sahiptir. Nüfusun yoğun olduğu kentsel alanlar veya kıyı bölgeleri, tuz gölleri, kimyasal tesisler ve yüksek düzeyde hava kirliliği olan diğer alanlar için uygundur.

Yarım kapalı trafo merkezleri, ana trafo veya ana yüksek gerilim elektrik ekipmanının dış mekanda yerleşimi, kapalı istasyon yerden tasarruf sağlayacak şekilde birleştirildi, çevre ile güzel uyum, ekipman çalışma durumu ve dış mekan tipi trafo merkezi, ekonomide nispeten düşük maliyet avantajları nispeten gelişmiş küçük kasabaların yanı sıra çevreye ve bölgesel inşaatın ekonomik ve teknik endeksinin koordinasyonuna tam olarak dikkat edilmesi gerekiyor.



Yeraltı trafo merkezleri tamamen yer altı trafo merkezlerine ve yarı yer altı trafo merkezlerine bölünmüştür. Yeraltı trafo merkezinin tamamının ana binası yeraltına inşa edilmiş olup, ana trafo ve diğer ana elektrik ekipmanları yer altı binasına monte edilmiştir.

Zeminde düzenlenebilecek büyük ana transformatörün soğutma ekipmanı ve ana kontrol odasının yanı sıra trafo merkezi havalandırma ve ekipmanları, personel giriş ve çıkışları gibi az sayıda bina zemin üzerine inşa edilmiştir. Yarı yer altı trafo merkezleri çoğunlukla yer altı binalarıdır ve ana transformatörler veya diğer ana elektrik ekipmanları kısmen yer altı binalarına monte edilir. Yeraltı trafo merkezi yapılaşmanın yoğun olduğu ve nüfusun yoğun olduğu bölgelerde inşa edilmeye uygundur.

Trafo merkezinin güç sistemindeki durumuna ve işlevine göre trafo merkezi genel olarak merkez trafo merkezine, bölgesel önemli trafo merkezine ve genel trafo merkezine ayrılabilir.

Hub trafo merkezi, güç sisteminin dönme noktasında bulunur. Yüksek gerilim tarafının voltajı genellikle 500 (750) kV, orta ve alçak gerilim tarafının voltajı ise genellikle 220kV (330kV) ve 35kV'dir. Merkez trafo merkezinin yüksek gerilim tarafı bölgesel elektrik şebekesine ve birkaç büyük güç kaynağına bağlıdır ve yüksek gerilim tarafında büyük miktarda güç iletimi vardır.

Trafo merkezi, bölgesel şebekeden güç indiren ve bölgedeki önemli trafo merkezlerine güç sağlayan çok sayıda büyük kapasiteli güç düşürücü transformatörle donatılmıştır. Bu tür trafo merkezlerinin yük tarafı genellikle bölgesel elektrik şebekesinin ana güç noktasıdır. Tüm istasyonun elektrik kesintisi, sistemin istikrarlı bir şekilde hasar görmesine, elektrik şebekesinin çökmesine ve geniş bir alanda elektrik kesintisine neden olacaktır.

Bölgesel önemli trafo merkezleri bölgesel ağın pivot noktasında yer almaktadır. Yüksek gerilim tarafının voltajı genellikle 220 (330) kV, orta ve alçak gerilim tarafının voltajı ise genellikle 110kV ve 35kV veya 10kV'dir. Bu tür trafo merkezi esas olarak bölgesel elektrik şebekesinden güç indirir ve bölgesel dağıtım ağına veya doğrudan kullanıcılara güç sağlar. İstasyonun tamamının elektrik kesintisinden sonra bölgesel elektrik şebekesinin çökmesine neden olabilir ve tüm bölgenin elektrik arzını etkileyebilir.

Bu tür trafo merkezlerinin, farklı bölgelerdeki farklı güç şebekesi yapıları nedeniyle ana elektrik kabloları için farklı gereksinimleri vardır. Örneğin, bölgesel enerji şebekesi yapısı güçlü olduğunda ve N-1(veya N-2) konfigürasyonu gerçekleştirildiğinde, trafo merkezinin elektrik ana kablolamasının güvenilirliğine yönelik gereksinim nispeten azalır.

Terminal trafo merkezi olarak da bilinen bölge ağının sonunda genel bir trafo merkezi bulunur. Yüksek gerilim tarafı voltajı çoğunlukla 110kV'dir, aynı zamanda 220kV'dir ve orta ve alçak gerilim tarafı voltajı genellikle 35kV ve 10kV'dir. Ayrıca doğrudan 35kV veya 10kV'a kadar 110kV veya 220kV yüksek voltaj tarafı da vardır. Kademeli güç kaynağı yakındaki müşteriler veya işletmeler tarafından kullanılıyor. Tüm istasyonun elektrik kesintisinden sonra yalnızca yakındaki kullanıcılar ve işletmeler etkilenir ve etki kapsamı küçüktür.
