Güç Hattı Kulesi Açılı Çelik Boru Kafes Kule

Yüksek kaliteli Güç Hattı Kulesi Açılı Çelik Boru Kafes Kulesi, Çinli üreticiler Mao Tong tarafından sunulmaktadır. Qingdao Maotong ® Electric Power Equipment Co., Ltd. Şirketin ana iş kapsamı: güneş enerjisi desteği, fotovoltaik ürünler, trafo merkezleri ve hidroelektrik santralleri, iletim hatları kulesi, çelik kule ve çelik boru direği, demir aksesuarlar (ankraj cıvataları, temel çelik), iletişim kulesi, demiryolu hattı ekipmanı ve güç bileşenleri ve diğer çelik yapılar.

Akıllı trafo merkezi

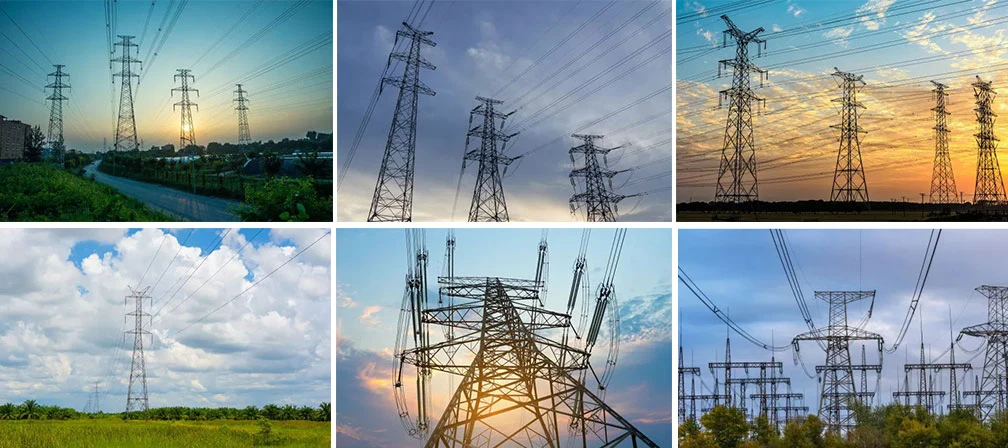

İletim hattı kulesi olarak da bilinen güç kulesi, şekline göre genellikle ayrılır: cam tipi, kedi kafası tipi, tipte, kuru tip ve kova tipi beş, noktaların kullanımına göre: Germe kulesi, doğrusal kule, köşe kulesi, aktarma kulesi (tel faz konumunu değiştirme kulesi), terminal kulesi ve açıklık kulesi vb., yapısal özellikleri her türlü kule tipinin uzay kafes yapısı olmasıdır, çubuk esas olarak tek eşkenar Açılı çelik veya kombinasyon Açılı çelikten oluşur, malzeme genellikle Q235 (A3F) ve Q345 (16Mn) olup, çubuklar arasındaki bağlantı kaba civatalardan yapılmıştır. Cıvata kesme bağlantısıyla, tüm kule Açılı çelikten, bağlantı çelik levhasından ve cıvatalardan, kule ayağı gibi tek tek parçalardan bir bileşene kaynaklanmış birkaç çelik levhadan oluşur, bu nedenle sıcak daldırma galvanizleme, nakliye ve inşaat montajı son derece uygundur. Yüksekliği 60 m'nin altında olan kulelerde inşaat personelinin kuleye çıkmasını kolaylaştırmak amacıyla kulenin ana malzemelerinden birine ayak çivileri çakılır.

Kule Yapısı:

Kulenin tamamı esas olarak üç bölümden oluşur: kule başı, kule gövdesi ve kule ayakları. Kablo ise kule kablo kısmını da arttırır. Kule başı, kule ayağından kule kesitine doğru, kule başının üst kısmından önemli ölçüde (kesikli çizgi) değişir, eğer kesitte hızlı bir değişiklik yoksa, o zaman kule başının üzerindeki alt ipin alt çapraz kolu. Pilonun kule ayaklarının temelinin üzerindeki bölümüne pilon denir. Pilon ile pilon arasındaki bölüme pilon denir.

Teknik Parametreler:

1, voltaj: 10kv-220kv (özel voltaj)
2. Modeller: doğrusal kule, köşe kulesi, terminal kulesi, şube kulesi; Tek ve çift döngü; Kablo braketi, tutucu braket ve izolasyon levhası braketi ile takılabilir.
3, temel rüzgar basıncı: w0= 0,35-0,95KN /m2
4, sismik tahkimat yoğunluğu: 8 derece ve 8 dereceden az alan
5, temel taşıma kapasitesi: 100 ve 200 KN/m2 üzeri
6, buz kalınlığı: ≤10mm
7, diklik: ≤1/1000
8. Tedavi: sıcak daldırma galvanizleme
9. Uygulama standardı: Ulusal standart
