Elektrik Trafo Merkezi için Galvanizli 400KV Çelik Yapı

Mao Tong, Elektrik Trafo Merkezi üreticileri, tedarikçileri ve ihracatçısı için Çin'in önde gelen Galvanizli 400KV Çelik Yapısıdır. Qingdao Maotong

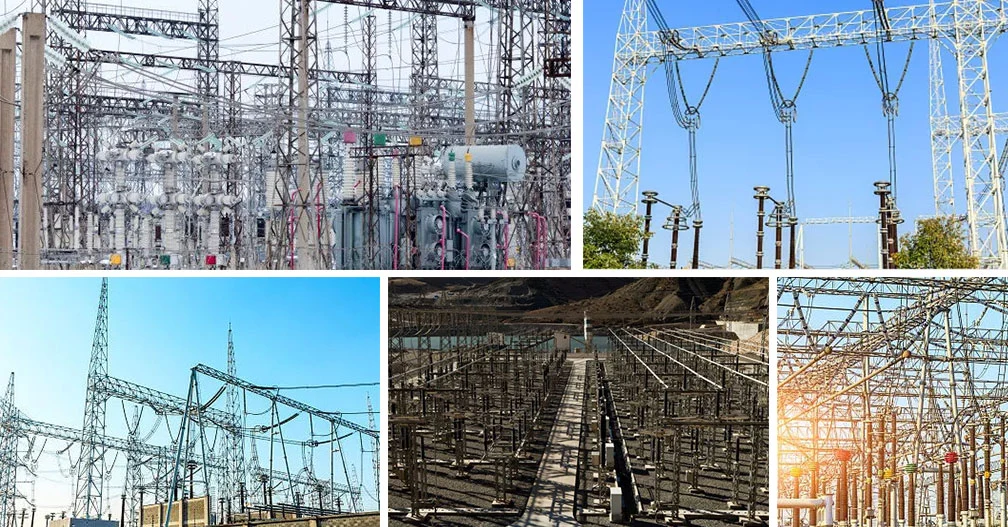

Trafo merkezi mimarisi trafo merkezidir

Trafo merkezi ve diğer dış mekan telleri, ana destek yapısının genel adıdır. Gerilim seviyesi, ölçek, ekipman yerleşimi, inşaat ve işletme koşulları ve yerel iklim koşullarına göre belirlenir. Elektriğin doğasına göre, farklı voltaj seviyeleri, teller arasında, toprağa giden teller ve yapılara giden teller arasında belirli bir mesafe gerektirir. Bu nedenle, trafo merkezi yapısı, büyük esneklik yapısına ait yüksek sütunlar ve küçük bölümler ile karakterize edilir. Teknolojik yerleşim planının tip sınıflandırması açısından orta plan, yarı yükseklikte yerleşim ve yüksek yerleşim planı vardır. Yarı yüksek düzen ve yüksek düzen, esas olarak yüksek gerilim seviyesine sahip trafo merkezlerinde kullanılır.

Şu anda, elektrikli demiryolu çekiş trafo merkezi orta büyüklükte bir yerleşim planına sahiptir. Amaç sınıflandırması açısından yapı, tel çerçeve, otobüs çerçevesi, merkezi kapı çerçevesi, köşe çerçevesi, trafo kombinasyon çerçevesi, tek çubuklu ekipman konsolu vb. olarak ayrılır. Mimarinin görünüm sınıflandırması açısından, yaygın olarak kullanılan formlar AH tipi giriş/çıkış mimarisi, paratoner destekli AP tipi giriş/çıkış mimarisi, AP tipi mimari, A? Tip mimarisi, P tipi mimari, köşe mimarisi, büyük şekil mimarisi, mimariye giren ve çıkan çekme hattı ile. Mimari üzerindeki stres açısından, üç tür mimari vardır: ara mimari, terminal mimarisi ve halatlı mimari.

Mimarinin yerleşim şekli ve şekli, trafo merkezinin gerilim seviyesi, kablo ve ekipman yerleşimi ile belirlenir. Mimaride kullanılan malzeme, mimarinin taşıdığı yükle ilişkilidir. Trafo merkezinin voltaj seviyesi yüksektir, mimarinin kendisinin taşıdığı yük büyüktür ve voltaj seviyesi düşüktür ve mimarinin kendisinin taşıdığı yük küçüktür. Çeşitli malzemelerin mimarisi, ilgili avantaj ve dezavantajlara ve uygulama kapsamına sahiptir.

Trafo merkezi için yıldırımdan korunma ekipmanı

Trafo merkezi ayrıca, başta paratonerler ve paratonerler olmak üzere yıldırımdan korunma ekipmanı ile donatılmıştır. Paratonerler, yıldırımı kendi içine boşaltacak ve yıldırım akımını toprağa getirecek doğrudan yıldırımın trafo merkezine çarpmasını önleyecek şekilde tasarlanmıştır. Gök gürültüsü trafo merkezinin yakınındaki hatta düştüğünde, gök gürültüsü dalgası trafo merkezine tel boyunca girecek ve aşırı gerilim üretecektir. Ayrıca devre kesicinin çalışması da aşırı gerilime neden olabilir. Tutucunun işlevi, aşırı gerilim belirli bir sınırı aştığında gerilimi azaltmak için otomatik olarak toprağa deşarj etmektir. Deşarjdan sonra ekipman, sistemin normal çalışmasını sağlamak için arkı otomatik olarak söndürür. Şu anda en çok kullanılan çinko oksit tutucudur.
