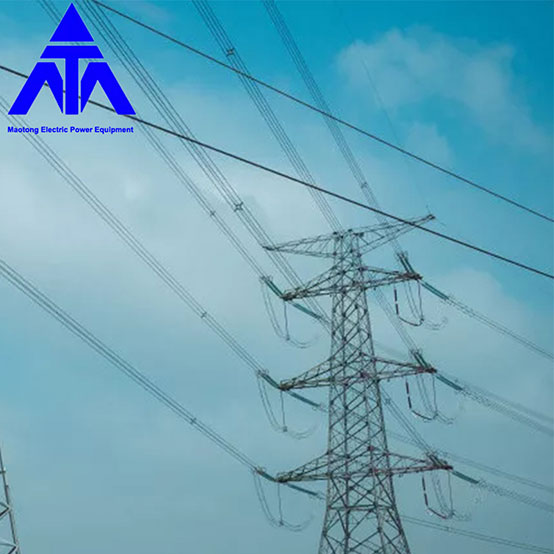

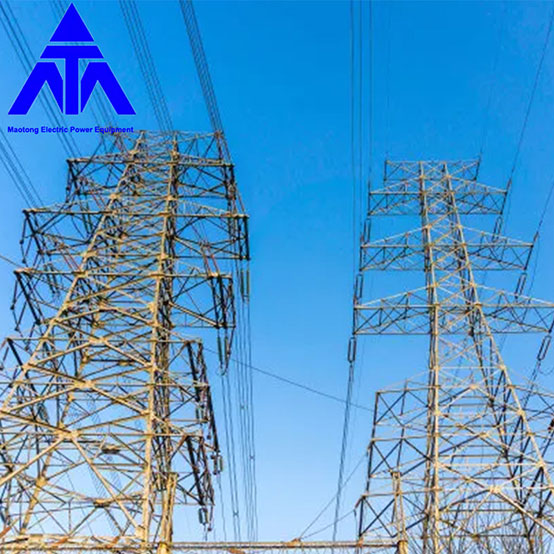

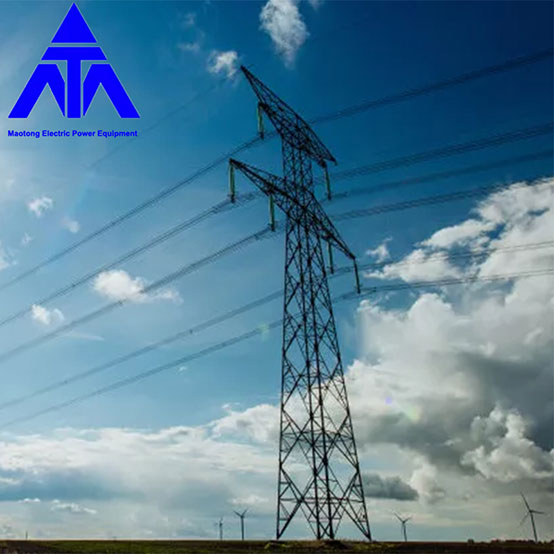

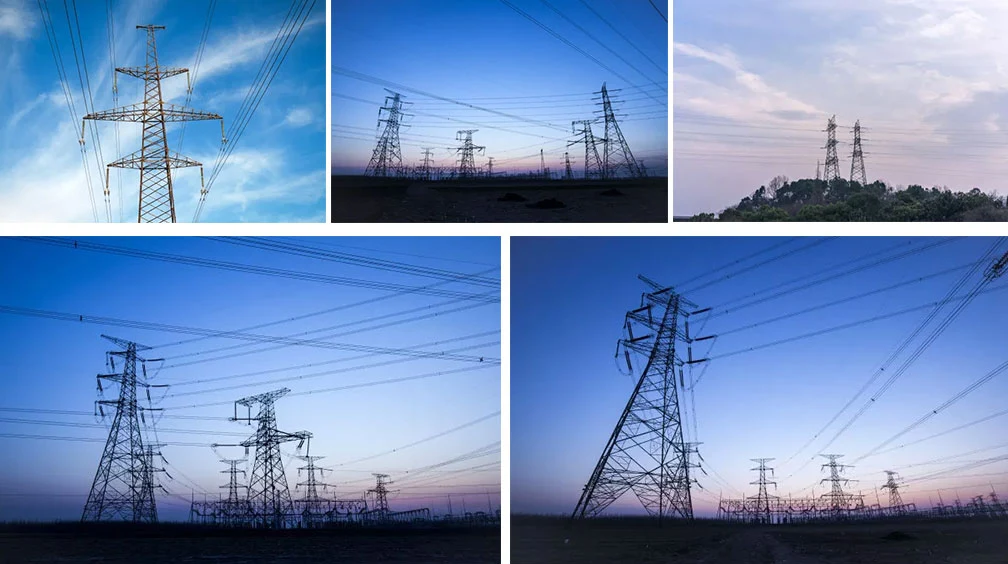

66kv 120kv 220kv Sıcak Galvanizli Elektrik Güç Kulesi

Güç kulesi tanıtımı:

Güç kulesi 25-40 metre yüksekliğinde trapez veya üçgen kule yapısıdır. Çelik çerçeveli bir yapıdır. Güç kuleleri çoğunlukla sahadaki enerji santralleri ve dağıtım istasyonlarının yakınına inşa edilir. Enerji sektöründeki önemli tesislerdir, enerji hatlarının üzerinden geçebilirler ve koruma ve destek rolü oynayabilirler. Güç kulesinin tasarımı, imalatı, montajı, bakımı ve kalite denetimi, modern güç sisteminin işletilmesi ve geliştirilmesi için önemli garantilerdir.

Kule sınıflandırması:

1. Yüksek gerilim hattı kulesi, teğet kule ve gerilim kulesine bölünmüştür. Köşe kulesi bir tür gerilim kulesidir ve kedi başı kulesi bir tür teğet kuledir.

2. Teğet kule gibi, yalıtkan da dikey asılı kedi başı kulesidir, gergi kulesidir ve yalıtkan yataydır; bu, döngü kulesinin düşmesini, hat dönmesini vb. önlemek için kullanılır.

3. Gerilim izolatör sayısına bağlıdır, 1-2 adet: 10KV, 3-5 adet, 35KV, 7 adet 110KV, 14-16 adet 220KV, 28 adet 500KV. Daha fazlasını görürseniz saymanıza gerek yoktur. Uzunluğunu kabaca görebilirsiniz.
Şunlara bölünmüştür:

4. Beş çeşit şarap bardağı, kedi kafası, üst tip, kuru tip ve fıçı tipi

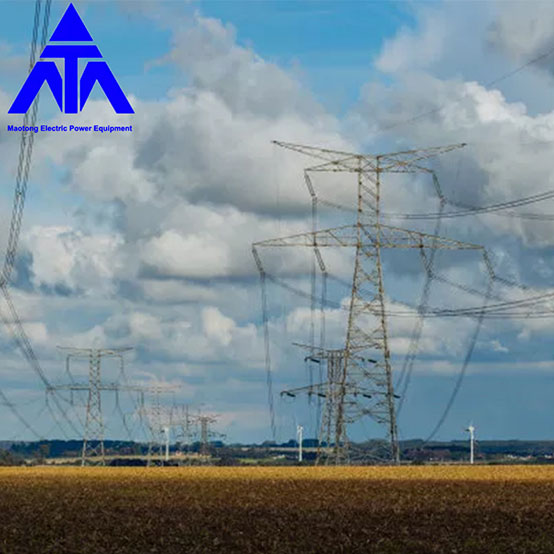

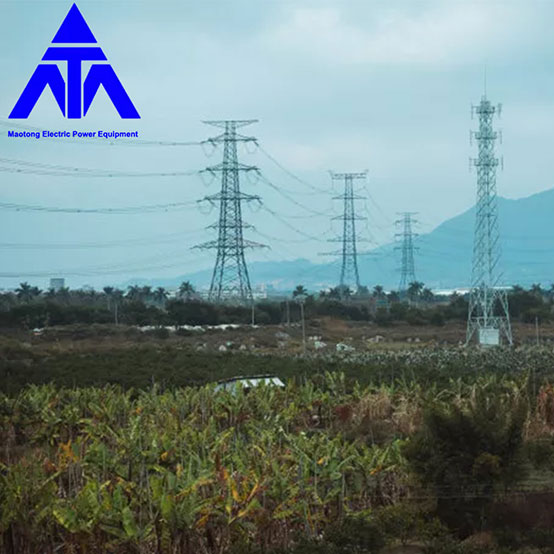

5. Amaca göre gerilim kulesi, teğet kule, açı kulesi, aktarma kulesi (iletken faz konum kulesinin yerine), terminal kulesi ve geçiş kulesine ayrılabilir.

66kv 120kv 220kv Sıcak Galvanizli Elektrik Güç Kulesi gereksinimleri:

Kulenin boyutu ve açıklığı devre gereksinimlerini karşılamalıdır: iletken ile zemin, binalar, ağaçlar, demiryolları, otoyollar, nehirler ve diğer havai hatlar arasında, iletken ile iletken arasında, iletken ile iletken arasında gerekli küçük güvenlik mesafesi korunmalıdır. iletken ve paratoner. Çift paratoner kullanıldığında paratonerin iletkene olan koruyucu açısı ve iki paratoner arasındaki yatay küçük mesafe ilgili yönetmeliklere uygun olacaktır.

Yük:

İletim hattı kulesi esas olarak rüzgar yükünü, buz yükünü, hat gerginliğini, ölü yükü, kurulum veya bakım sırasında personel ve aletlerin ağırlığının yanı sıra kırık hat ve sismik hareket yükünü taşır. Tasarımda bu yüklerin farklı meteorolojik koşullar altında makul kombinasyonu dikkate alınacaktır. Ölü yük; kulenin, hattın, bağlantı elemanlarının, yalıtkanın ağırlığını, hattın açısal bileşke kuvvetini ve hat boyunca dengesiz gerilimi içerir. Farklı ülkeler, kopan tellerin sayısı (genellikle iletkenlerin ve paratonerlerin aynı anda kopması hariç), kopma geriliminin boyutu ve kopma sırasındaki meteorolojik koşullar açısından kopma yüküne ilişkin farklı düzenlemelere sahiptir.

Kule genellikle statik analize göre basitleştirilmiştir. Rüzgar, kırık hat ve deprem gibi dinamik yükler için dinamik etki genellikle statik analiz temelinde sırasıyla rüzgar titreşim katsayısı, kırık hat darbe katsayısı ve sismik kuvvet tepki katsayısının çarpılmasıyla hesaplanır.
