Akıllı trafo merkezi

Akıllı trafo merkezi, dijital trafo merkezinin yükseltilmesi ve geliştirilmesidir. Akıllı şebekenin ihtiyaçları ile birleştirilen dijital trafo merkezi temelinde, akıllı trafo merkezi işlevini gerçekleştirmek için trafo merkezi otomasyon teknolojisi zenginleştirilmiştir. Akıllı trafo merkezinin tasarımı ve inşası, akıllı şebekenin arka planı altında yapılmalıdır. Ülkemizde akıllı şebekenin inşası ve geliştirilmesi gerekliliklerini karşılamalı ve ülkemizdeki akıllı şebeke bilişim, dijitalleşme, otomasyon ve etkileşim özelliklerini yansıtmalıdır.

Akıllı trafo merkezi aşağıdaki işlevsel özelliklere sahiptir:

1. Tüm ağı yakından bağlayın.

2. Akıllı elektrik şebekesini destekleyin.

3. Yüksek voltaj seviyelerine sahip akıllı trafo merkezleri, UHV iletim şebekesinin gereksinimlerini karşılar.

4. Orta ve alçak gerilim akıllı trafo merkezi, dağıtılmış güç kaynağına erişim sağlar.

5. Uzaktan görselleştirme.

6, ekipman ve tesisler standartlaştırılmış tasarım, modüler kurulum.

Güvenlik üretimi, hırsızlığa karşı güvenlik, yangın izleme ve diğer yönlerde trafo merkezinin ve gözetimsiz trafo merkezinin entegre yönetim seviyesini güçlendirmek için, giderek daha fazla enerji işletmesi, ağ gelişimini destekleyen merkezi uzaktan görüntü izleme sisteminin inşasını düşünüyor. entegre güç izleme. IP dijital video ile, her trafo merkezinin/istasyonun ilgili verilerini, çevresel parametrelerini ve görüntülerini izleyebilir ve izleyebilir ve her bir trafo merkezinin/istasyonun durumunu gerçek zamanlı olarak doğrudan anlayabilir ve yönetebilir ve duruma zamanında yanıt verebilir. birçok bölgesel trafo merkezinin ihtiyaçlarını karşılamak için.

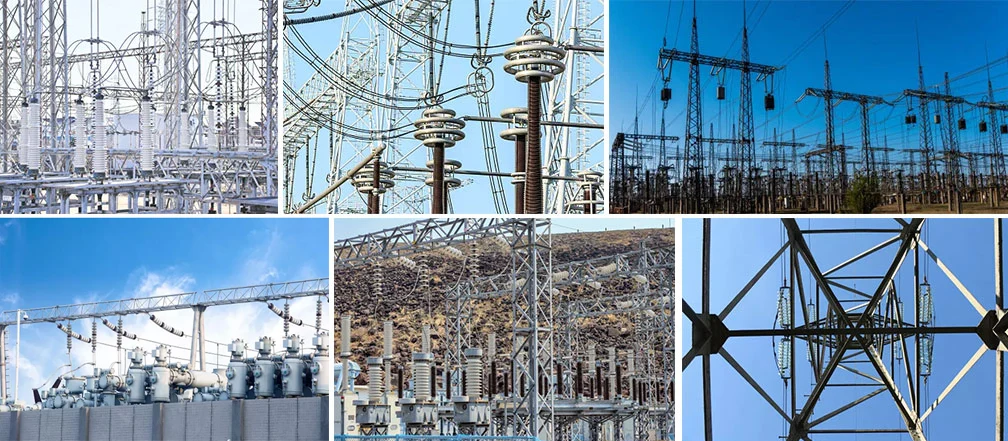

Trafo merkezi, voltaj ve akımın dönüştürüldüğü bir yerdir. Elektrik enerjisini santralden uzaktaki kullanıcılara iletmek için, elektrik enerjisinin yükseltilmesi ve yüksek gerilim şebekesine geri beslenmesi gerekir ve ardından yakındaki kullanıcıların ihtiyaçlarına göre gerilimin basıncı düşürülebilir. Trafo merkezleri gerilimi yükseltip alçaltarak ve gücü kullanıcılara ileterek güç sisteminin vazgeçilmez bir parçası haline gelmiştir.
Güç istasyonları ve elektrik güç sistemlerinin ortak gelişiminin 100 yıllık tarihi boyunca, trafo merkezlerinin şantiye, gerilim seviyesi ve ekipman koşullarında büyük değişiklikler meydana geldi.

Trafo merkezinin şantiyesinde, tüm orijinal açık trafo merkezlerinden kademeli olarak kapalı trafo merkezleri ve bazı yer altı trafo merkezleri ortaya çıktı, trafo merkezinin alanı ve orijinal açık trafo merkezleri çok küçüldü.

Gerilim seviyesi açısından, güç teknolojisinin gelişmesiyle birlikte az sayıda 110kV ve 220kV trafo merkezleri hub trafo merkezi olarak kullanılmaktadır. 35kV terminal trafo merkezinin küçük şebeke iletim modu, kademeli olarak merkez trafo merkezleri olarak 1000kV ve 500kV UHV trafo merkezlerinden ve terminal trafo merkezleri olarak 220kV ve 110kV trafo merkezlerinden oluşan büyük şebeke iletim moduna dönüşmüştür.

Elektrikli ekipman açısından, tamamen kapalı gaz kombinasyonu (GIS) ve yarı kapalı gaz kombinasyonuna (HGIS) kademeli olarak geliştirilen orijinal açık dış mekan ekipmanından birincil ekipman; İlk transistör ve entegre devre korumasından mikro bilgisayar korumasına kadar geliştirilen ikincil cihazlar.
Modern trafo merkezinin yapı tasarımı ve ekipman yerleşimi aşağıdaki altı gereksinimi karşılamalıdır:

1. Binanın altındaki ekli 10kV trafo merkezinin odalara bölünmesi gerekmez. Transformatörler ve yüksek ve alçak gerilim şalt cihazları aynı katta ve aynı odada düzenlenebilir.

2. Trafo merkezinin iç düzeni, işletme personelinin çalışmasını, bakımını, test edilmesini ve muayenesini kolaylaştırmak için kompakt ve makul olmalıdır. Anahtar kabininin montaj konumu, minimum kanal genişliği gereksinimlerini karşılamalı ve geliştirme ve genişletme gereksinimlerine gereken önemi vermelidir;

3. Trafo merkezindeki her etkinlik odasının yeri rasyonel olarak düzenlenmelidir. Yüksek gerilim dağıtım odası, yüksek gerilim kondansatör odasının bitişiğindedir ve alçak gerilim dağıtım odası, trafo odasının bitişiğindedir.

4. Yüksek ve alçak gerilim dağıtım odasının tesisleri, güvenlik ve yangın önleme gereksinimlerini karşılamalı ve istasyon dekorasyonunda yanıcı malzemelerin kullanılmasına izin verilmemelidir;

5. Yüksek ve alçak gerilim dağıtım odasının, kondansatör odasının ve trafo odasının kapıları dışa, bitişik iki dağıtım odasının kapıları çift yönlü açılmalıdır;

6. Yüksek ve alçak gerilim dağıtım odası, kondansatör odası, trafo odası ve ana kontrol odası yağmur, kar, yılan, sıçan ve diğerlerinin kapı, pencere ve kablo hendeklerinden girişini engelleyecek tesislerle donatılmalıdır.
