400kV Yüksek Gerilim İsale Hattı Kulesi

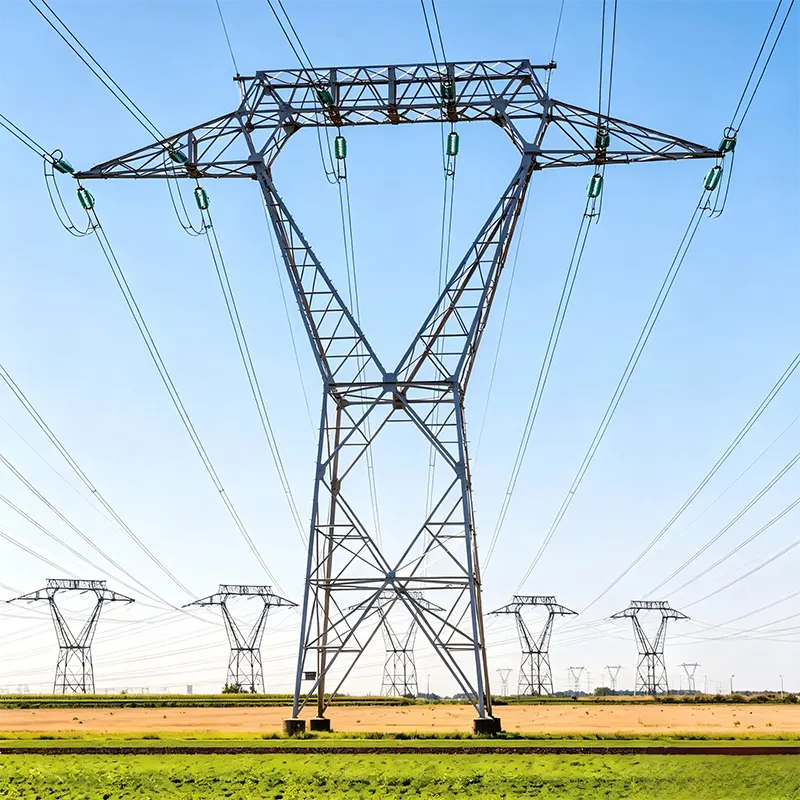

400kV yüksek gerilim iletim hattı kulesi, yüksek gerilim iletkenlerini, topraklama kablolarını ve izolatörleri yerden güvenli yükseklikte destekleyen çelik kafes yapıdır. "400kV", eyaletler arası ve uluslararası güç aktarımı için kullanılan en yüksek voltaj sınıflarından biri olan, taşıdığı hat voltajını ifade eder. Bu voltaj seviyesinde, bir hattaki her kulenin yüzlerce ton iletken ağırlığını taşıması ve rüzgar ve buz yüklemesi sırasında muazzam gerilime dayanması gerekir.

Ürün Özellikleri

Temel Özellikler ve Faydalar

Aşırı Yükleme için Tasarlandı

400kV kulelerimiz, en kötü birleşik yük durumlarına karşı sonlu elemanlar yazılımıyla yapısal olarak analiz edilir: buz yüklü iletkenlerde 40 m/s rüzgar, kırık tel gerilim dengesizliği ve sıcaklığa bağlı sarkma. IEC 60652 / GB 50545'e göre güvenlik faktörleri. Hesaplama kulenin durduğunu söylediğinde duruyor.

Yüksek Mukavemetli Çelik, Düşük Tonajlı

Bacaklardaki Q420 yüksek mukavemetli çelik, geleneksel Q235 tasarımlarına kıyasla kule ağırlığını %15-25 oranında azaltabilir. Daha düşük tonaj, daha düşük nakliye maliyeti, daha küçük temeller ve daha hızlı montaj anlamına gelir; 500 kuleli bir hat boyunca elde edilen tasarruflar.

50+ Yıllık Hizmet için Sıcak Daldırma Galvaniz

Her bileşen ISO 1461'e göre minimum 85 µm çinko katmanıyla sıcak daldırma galvanize edilmiştir. Normal atmosferik ortamlarda, ilk bakımdan 50 yıldan fazla süre geçmesini bekleyin. Kıyı veya endüstriyel korozif bölgeler için daha kalın kaplamalar (120 µm'ye kadar) veya dubleks kaplama sistemleri sunuyoruz.

Değiştirilebilir, Sahada Kanıtlanmış Bağlantılar

Bacak elemanları ve destekler hassas şablonlu cıvata delikleriyle üretildiğinden, farklı üretim gruplarından aynı kuleler birbirinin yerine monte edilebilir. Montaj ekipleri, kulelerimizin iyi yapılmış bir mobilya parçası gibi bir araya geldiğini söylüyor; taşlama yok, raybalama yok, sahada çekiçle takma yok.

Tam Dokümantasyon Paketi

Her 400kV yüksek gerilim iletim hattı kulesi, sertifikalı imalat çizimleri, malzeme test sertifikaları, galvanizleme kalınlık raporları ve yapısal hesaplama özetleriyle birlikte gönderilir. Danışmanlarınız ve denetim ekibiniz saha kabulü için ihtiyaç duydukları her şeyi alır.

Tipik Uygulamalar

400kV yüksek gerilim iletim hattı kulesi üreticisi ve tedarikçisi olan MTtower, kamu hizmetleri, EPC yüklenicileri ve yenilenebilir geliştiriciler için kuleler üretiyor ve aşağıdakiler için doğrudan fabrika fiyatlandırmasıyla toplu olarak tedarik ediliyor:

Eyaletler arası ve bölgeler arası 400kV omurga iletim hatları

Büyük termik, hidro ve nükleer santrallerden enerji tahliyesi

Rüzgar ve güneş enerjisi santrali şebeke bağlantı koridorları (400kV kollektör hatları)

Sınır ötesi güç ara bağlantıları ve ihracat hatları

Eskiyen 220kV/330kV koridorların 400kV sınıfına değiştirilmesi ve yükseltilmesi

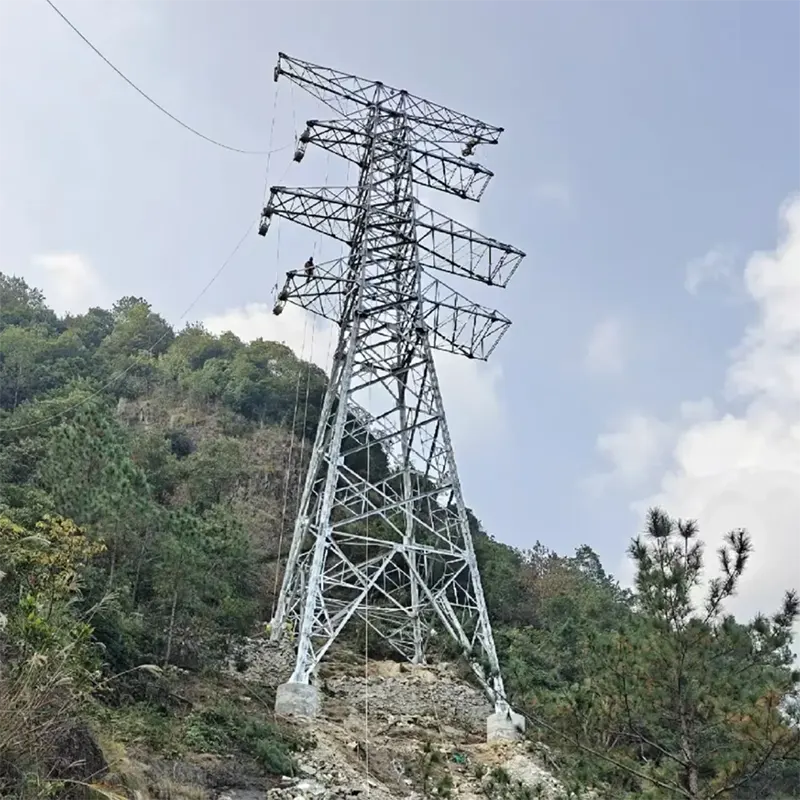

Uzun, ağır kuleler gerektiren nehir geçişi ve dağ yolu bölümleri

Üretim Süreci

Her 400kV yüksek gerilim iletim hattı kulesi detaylı tasarımla başlar: 3D kule yazılımını kullanarak kule taslağını üye bazında imalat çizimlerine dönüştürüyoruz, atölyenin milimetrik olarak takip ettiği kesim listeleri, delik şablonları ve montaj çizimleri oluşturuyoruz.

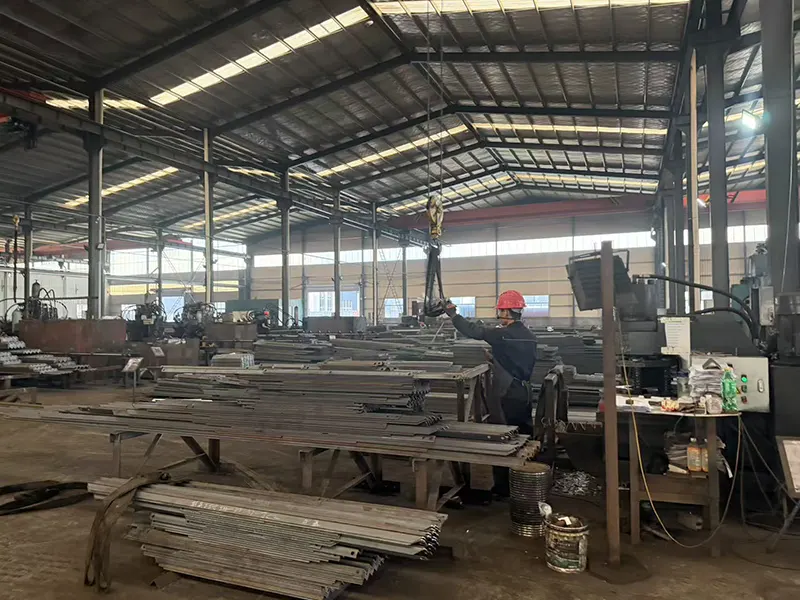

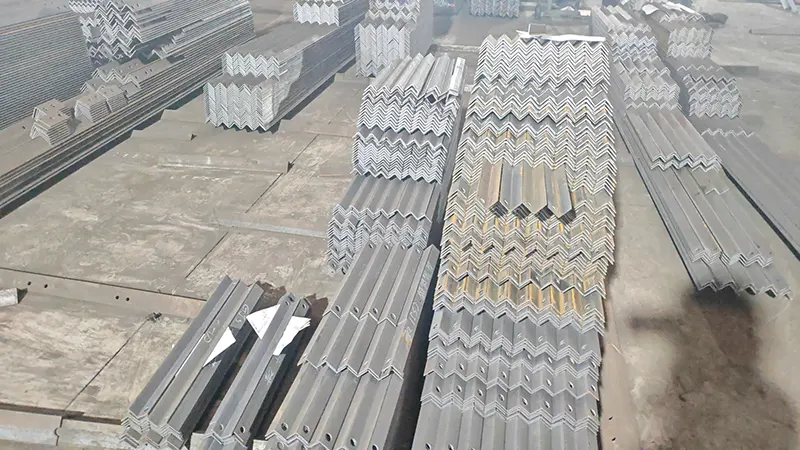

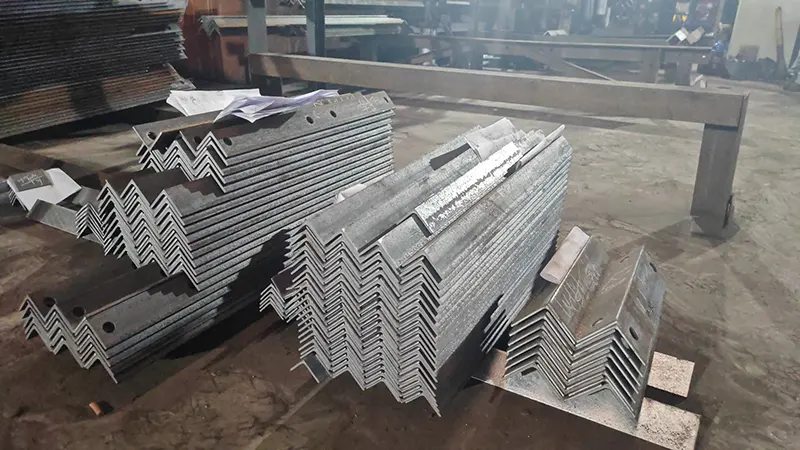

İmalat: Açılı çelik düzleştirilir, CNC'de kesilir ve hassas şablonlarla delinir veya delinir. Her bir eleman, çizimlere uygun benzersiz bir etiketle işaretlenmiştir, böylece çelik, konumu için önceden "etiketlenmiş" olarak sahaya ulaşır.

Galvanizleme öncesinde her tipten en az bir kule için tam deneme montajı yapılır. Burası delik hizalamasını, eleman uyumunu ve genel geometriyi doğruladığımız yerdir; birçok üreticinin atladığı bir adımdır ve saha montajımızın bu kadar pürüzsüz olmasının nedeni budur.

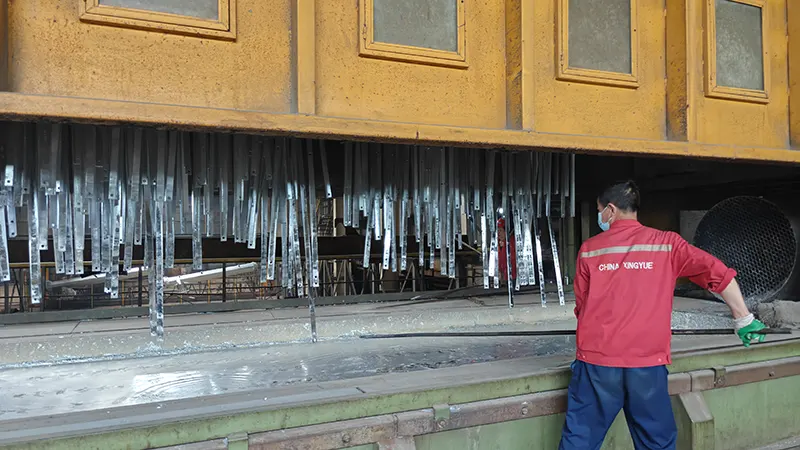

Galvanizleme: bileşenler yağdan arındırılır, hidroklorik asit içinde asitlenir, eritilir ve ~450°C'de erimiş çinkoya daldırılır. Çinko katman kalınlığı her partide manyetik bir ölçüm aletiyle doğrulanır. Son inceleme boyutları, çinko kapsamını ve cıvata uyumunu kapsar.

Neden Maotong'u Seçmelisiniz?

Qingdao Maotong Power Equipment Co., Ltd., 220kV iletim hattı kulesi üretim lisansını ve 500kV çelik boru kulesi kalite sertifikasını içeren Ulusal Endüstriyel Ürün Üretim Lisansına sahiptir. Biz bir atölye imalatçısı değiliz; yüksek gerilim kulesi ürünlerinin lisanslı bir üreticisiyiz.

205 kayıtlı çalışanımızın 85'i, yapısal tasarım, detaylandırma ve kalite kontrolden sorumlu kıdemli ve orta düzey mühendislerin de aralarında bulunduğu teknik profesyonellerdir. Bize bir hat güzergahı getirin, biz de kuleleri buna uygun şekilde tasarlayalım.

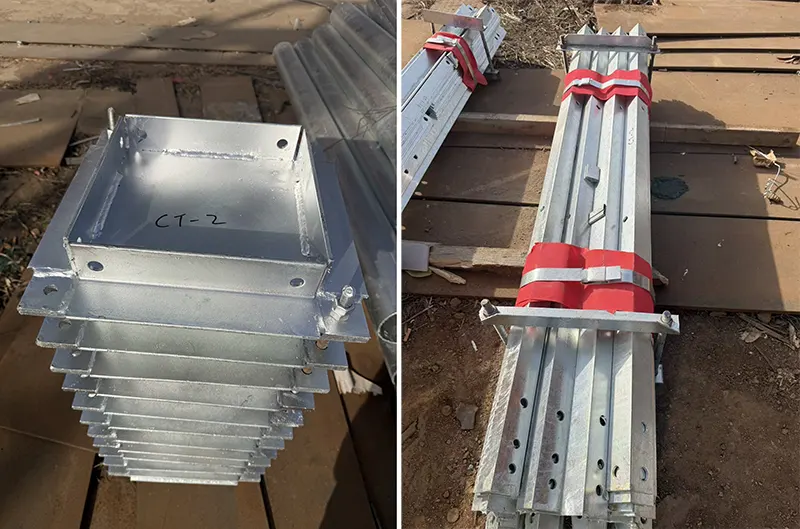

Kule elemanları montaj sırasına göre demetlenir, çelik şeritlerle bantlanır ve dayanma noktalarında plastik filmle korunur. Küçük parçalar (cıvatalar, rondelalar, bağlantı parçaları) kutulanır ve açıkça etiketlenir. Doğrudan atölyemizden Qingdao Limanı'ndaki konteynerlere veya dökme yük gemilerine yüklenen deniz taşımacılığı standartlarına uygun ihracat ambalajları.

Dokümantasyon: Ticari Fatura, Paketleme Listesi, Konşimento, Menşe Şahadetnamesi, Malzeme Test Sertifikaları, Galvanizleme Raporları. 400kV yüksek gerilim iletim hattı kulesi fiyatları, toplu siparişler veya teklif için ihracat satış ekibimizle iletişime geçin.

SSS

S: 400kV'luk bir yüksek gerilim iletim hattı kulesi için teklif vermek için hangi bilgilere ihtiyacınız var?

C: Kule tipi (askı/gerilim/açı), yükseklik, hat voltajı, iletken boyutu ve gerilimi, tasarım rüzgar ve buz yükü ve geçerli standart (IEC, GB veya yerel). Kule çizimleriniz varsa doğrudan onlardan alıntı yapabiliriz; PDF veya DWG'yi bize gönderin, 48 saat içinde yanıt vereceğiz.

S: Sadece tek bir tip için değil, komple bir hat için kuleler sağlayabilir misiniz?

C: Evet. Tam 400kV hat projeleri için tam kule programını (askı, gergi, açılı ve terminal kuleleri) üretiyoruz. Ayrıca temel kütük açılarını ve bağlantı donanımını da sağlıyoruz.

S: Minimum sipariş miktarınız nedir?

C: Özelleştirilmiş kuleler için MOQ, prototip veya test amacıyla 1 settir. Üretim fiyatlandırması için toplu üretim verimliliğinden yararlanmak amacıyla en az 10 set sipariş etmenizi öneririz.

S: Kulelerin yeniden işleme gerek kalmadan sahaya sığmasını nasıl sağlıyorsunuz?

C: Her kule tipi galvanizlemeden önce tam deneme montajına tabi tutulur. Cıvata delikleri hassas CNC delme/delme yöntemiyle şablonlanır ve her eleman çizimlere etiketlenir. Kayıtlarımız: Montaj ekiplerimiz kulelerimizi taşlama veya raybalama olmadan monte ediyor.

S: Ödeme ve teslimat koşullarınız nelerdir?

C: Tipik olarak %30 T/T depozito, sevkiyattan önce bakiye T/T veya L/C ile ödenir. 30 set için, yatırıldıktan sonra 20 iş günü içinde teslimat. EXW, FOB, CFR veya CIF Qingdao — seçiminiz.
