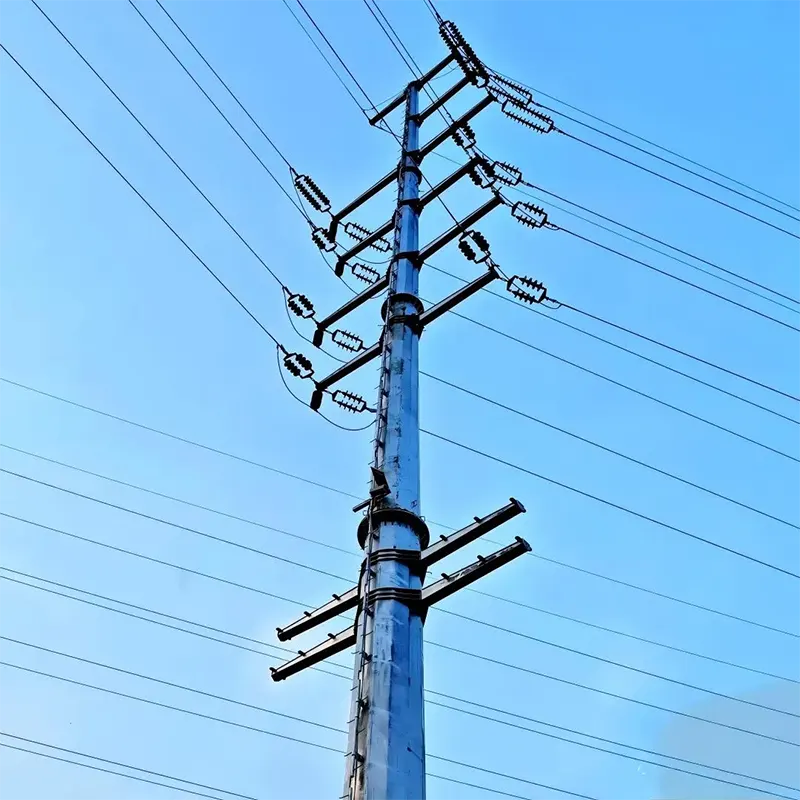

220kV Enerji Nakil Boru Kulesi

220kV güç iletim borusu kulesi, açılı çelik elemanların açık kafesini, çelik plakanın bir koni şeklinde bükülmesi ve uzunlamasına dikişin kaynaklanmasıyla oluşturulan, genellikle 12 kenarlı veya 16 kenarlı, içi boş, konik çokgen bir çelik şaftla değiştirir. Sonuç, aynı kapasiteye sahip bir kafes kuleden önemli ölçüde daha ince ve görsel olarak daha hafif bir yapıdır.

Bu neden önemli? Çünkü arazi herhangi bir iletim hattının en pahalı bileşenidir. 220kV enerji nakil borusu kulesinin 6-9 metre kare tabana ihtiyacı vardır; aynı voltaja sahip bir boru kulesi, şaftın kendisinden çok az daha büyük bir temele ihtiyaç duyar. Geçiş hakkının dar olduğu, arazinin maliyetli olduğu veya toplulukların "elektrik direklerine" itiraz ettiği yerlerde boru kulesi projelerin ilerlemesini sağlayan tasarımdır.

İletim Boru Kulesinin Yapısı ve Malzemeleri

Şaft, sıcak haddelenmiş çelik plakadan (Q345 / Q355) konik bir çokgen şeklinde bükülmüş ve dikiş boyunca tozaltı ark kaynağı ile kaynaklanmıştır. Bölümler kayar mafsallı manşonlar veya flanş bağlantıları ile birleştirilir ve çapraz kollar üst kısımda mile cıvatalanır.

Mil plakası: Q345 / Q355, yüksekliğe ve yüke bağlı olarak 6–30 mm kalınlık

Bölüm bağlantısı: dahili kayar bağlantı (manşon) veya cıvatalı flanş halkaları

Çapraz kollar: kafes veya boru şeklinde, tek veya çift devre konfigürasyonları

Taban: ankraj cıvataları üzerine cıvatalı taban plakası veya doğrudan gömülü şaft

Kaplama: ISO 1461'e göre sıcak daldırma galvanizli, minimum 85 µm

Yükseklik: 25m – 60m standart; istek üzerine daha yüksek tasarımlar mevcuttur

Boru kulesinin önemli bir avantajı burulma sertliğidir. Kafes kule, destek ağı boyunca bükülmeye karşı dayanıklıdır; Kapalı çokgen şaft, doğası gereği burulma direncine sahiptir; boru kulelerinin dengesiz iletken yüklemesini ve ağır açılı dönüşleri bu kadar zarif bir şekilde karşılamasının nedeni budur.

Temel Özellikler ve Faydalar

Arazi Ayak İzi %70'e Kadar Azaldı

220kV'luk bir enerji nakil borusu kulesi, eşdeğer bir kafes kulenin kabaca üçte birine ihtiyaç duyar. 50 km'lik bir hat üzerinde bu fark, binlerce metrekarelik telafi edilmiş araziden tasarruf sağlayabilir; bu da genellikle proje onayı ile çıkmaz arasındaki farktır.

Mahalle Dostu Profil

İnce şaft görsel olarak bir "pilon" yerine bir "direk" olarak okunur. Topluluklar ve planlama otoriteleri yollar boyunca, banliyölerde ve yerleşim bölgelerinin yakınında boru kulelerini çok daha kolay kabul etmektedir. Kentsel projelerimizin birçoğu, hat spesifikasyonunun boru kulelerini gerektirmesi nedeniyle onaylandı.

Üstün Burulma Dayanımı

Kapalı çokgen bölüm, mile bükülme yüklerine karşı yüksek direnç kazandırır. Bu, boru kulelerini, dengesiz iletken geriliminin kafes yapısını zorlayacağı açı ve terminal konumları için ideal hale getirir.

Daha Hızlı Montaj, Daha Az Saha Çalışması

Daha az üye, daha hızlı montaj anlamına gelir: çift devreli 220kV enerji nakil borusu kulesi, küçük bir ekip tarafından bir vinçle 1-2 günde inşa edilebilirken, kafes kule için bu süre 3-5 gündür. Daha az şantiye işçiliği, daha az vinç, daha az hava şartlarına maruz kalma.

Temiz, Az Bakım Gerektiren Tasarım

Destek ağının olmaması, kuşların yuva yapabileceği yerlerin olmaması, daha az tırmanma tehlikesi ve gelecekte daha kolay bakım anlamına gelir. Galvanizli şaft yüzeyi pürüzsüzdür ve kendi kendini boşaltır, suyu ve kiri etkili bir şekilde dağıtır.

Ürün Özellikleri

Tipik Uygulamalar

220kV enerji nakil borusu kulesi üreticisi ve tedarikçisi olarak MTtower, bu kuleleri aşağıdakiler için doğrudan fabrika fiyatlandırmasıyla toplu olarak tedarik etmektedir:

Ayak izi telafisinin büyük bir maliyet olduğu tarım arazileri boyunca 220kV hatlar

Geçiş hakkının kısıtlı olduğu kentsel ve banliyö koridorları

Estetiğin önemli olduğu otoyol ve demiryolu komşu rotaları

Trafo merkezi giriş ve çıkış yapıları (terminal boru kuleleri)

Rüzgar çiftliği ve PV tesisi 220kV toplama ve ihracat hatları

Geçiş hakkını genişletmeden mevcut 110kV koridorlarının 220kV'a yükseltilmesi

SSS

S: Boru kulesi ne zaman kafes kuleden daha anlamlı olur?

C: Arazi tazminatı pahalı olduğunda, geçiş hakkı dar olduğunda veya estetiğin önemli olduğu durumlarda (kentsel alanlar, tarım arazileri, otoyollar ve trafo merkezi yaklaşımları). Arazi ucuzsa ve hat açık araziden geçiyorsa kafes kule genellikle daha ekonomiktir. Rotanız için her iki seçeneği de ücretlendirebiliriz.

S: 220kV enerji nakil borusu kulesi nasıl dikilir?

C: Bölümler vinçle kaldırılır ve alt bölüm önce gelecek şekilde kayar bağlantı veya flanş bağlantılarıyla birleştirilir. Çapraz kollar önceden yere monte edilerek tek parça olarak kaldırılır. İki devreli bir boru kulesi, 30-60 tonluk bir vinçle genellikle 1-2 günde kurulur.

S: Boru kuleleri açı ve terminal konumlarını idare edebilir mi?

C: Evet — burulma sertlikleri onları özellikle açı ve terminal konumlarında iyi kılar. Birçok projede açılar da dahil olmak üzere hattın tamamı için boru kuleleri kullanılıyor; çok ağır açılar için şaft duvar kalınlığını güçlendiriyoruz.

S: Çinko kaplama kalınlığı nedir?

C: ISO 1461'e göre minimum standart 85 µm. Kıyı veya endüstriyel ortamlar için 110–120 µm öneriyoruz — talep üzerine makul bir maliyet artışıyla temin edilebilir.

S: Teslim süresi ve MOQ nedir?

A: özelleştirilmiş boru kuleleri için adedi: 1 takım. 30 set için teslimat: yatırıldıktan yaklaşık 20 iş günü sonra. Ödeme: % 30 T/T depozito, sevkiyat öncesi bakiye.
